大家都知道CAD文件是一種矢量圖，文件用的最多的就是我們的CAD軟件里面的導出圖，但是很多時候我們CAD導出的DXF文件是不能在打標機里面打開的，或者是顯示打開出錯，這是什么問題呢?下面我們來分析一下，怎么打開CAD文件。lwmlaser

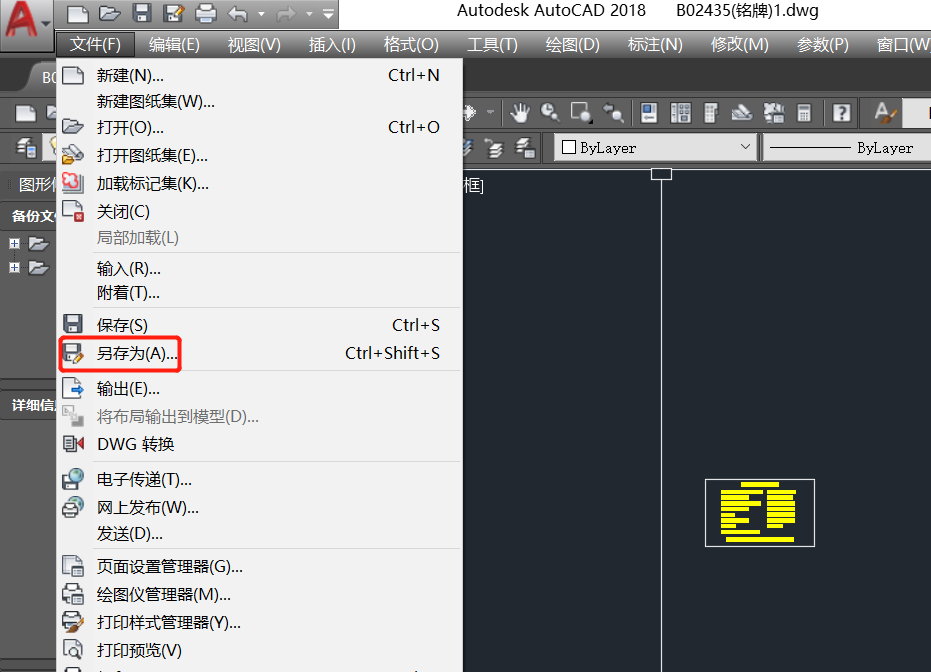

　　1、首先用CAD軟件打開dxf文件，然后找到 CAD軟件上方的文件按鈕，然后找到文件另存為。

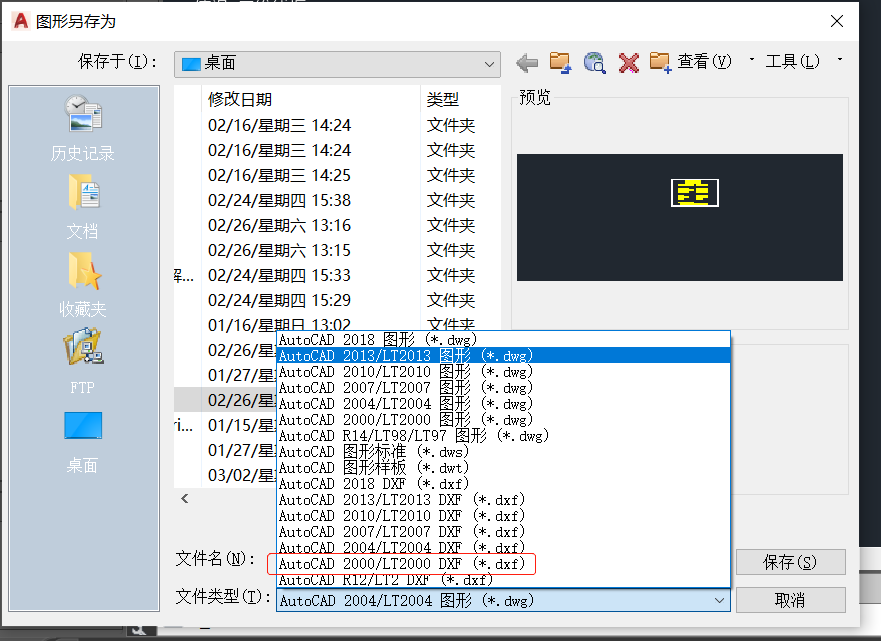

　　2、然后重點的一個來了，將這一個dxf文件另稱為2000/LT2000 DXF。一定要將這個文件另存為2000/LT2000 DXF。

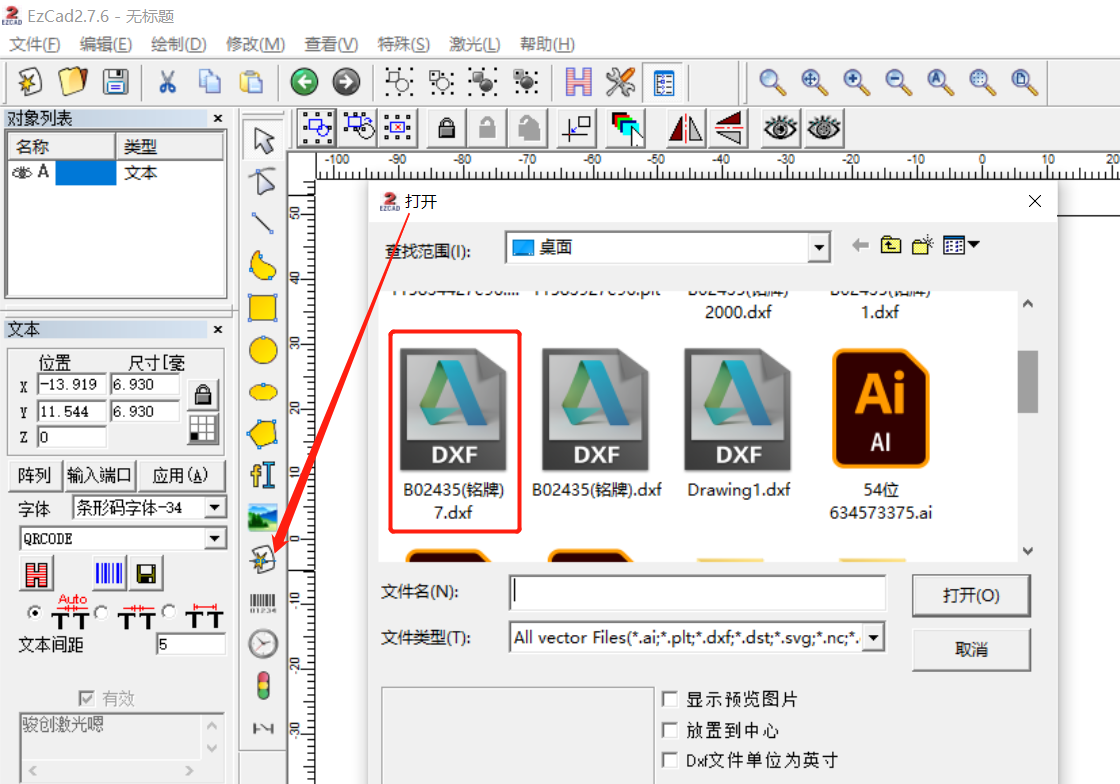

　　3、再打開激光打標機軟件，找到矢量圖文件導入將剛才存的2000/LT2000 DXF，直接導入進來，這個時候就會顯示我們的DXF文件內容。

　　從我們上面的步驟不難看出 DXF文件其實只有2000/LT2000 DXF版本的才可以打開，其他的版本有可能會出現亂碼，也可能會出現打不開的情況。所以說激光打標機軟件兼容性最好的一個DXF版本2000/LT2000 DXF。

　　另外我們也可以將文件轉成軟件能讀出來的格式，這個需要根據我們的實際文件情況來，激光打標機打開dxf文件是非常簡單的一種操作方法，包括其他的矢量圖文件，也可以使用此方法去打開，出現打標機內容不識別這個文件的時候，我們可以利用其他的工具，矢量文件工具，去把這個文件轉換成其他格式再去測試。

　　以上就是我們跟大家分析的激光打標機怎么打開CAD文件的教程，希望可以幫大家解決，希望大家這個軟件在使用過程中的CAD文件打不開的情況。
