“超級標尺”功能主要是用來標刻各類刻度尺，使用時打開 激光打標機軟件EZcad2軟件的“激光”菜單中“超級標尺”選項，如下圖 8-22 所示：

圖 8-22

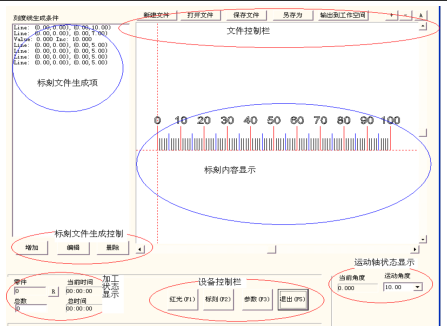

打開“超級標尺”選項后軟件會彈出如下圖 8-23 所示對話框：

圖 8-23

文件控制欄：

新建文件：刪除所有操作，重新開始。

打開文件：打開電腦硬盤上已有的標刻文件，文件格式為.ruler。

保存文件：將現有生成文件保存到硬盤上。

另存為：目前的文件設置保存為另一文件。

輸出到工作空間：將目前的文件設置轉移到 EZCAD.EXE 主界面上作為普通標刻文件。

標刻文件生成控制：

增加：創建一個需要標刻內容，正常情況下一個標尺需要創建幾個標刻內容。

編輯：在已創建的標刻內容需要修改時，選擇需要修改項進行編輯。

刪除：選擇單個標刻內容刪除。

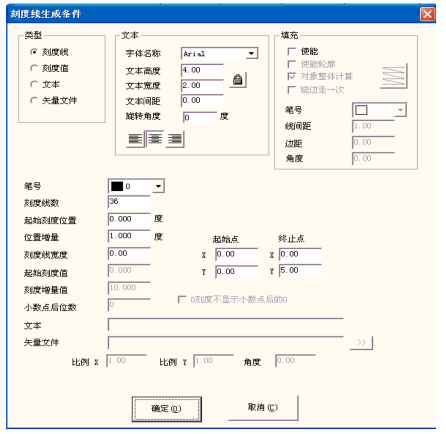

點擊“增加”按鈕可以編寫我們需要的刻度尺，如下圖 8-24 所示

圖 8-24 刻度線生成條件

其中參數意義：

類型欄

刻度線：表示當前設定的參數為刻度線的參數值。

刻度值：表示當前設定的參數為刻度值的參數值。

文本：表示當前設定的參數為標刻文本的參數值。

矢量文件：表示當前設定的參數為導入的矢量文件的參數值。

文本欄：表示設定文本的各種參數。

旋轉角度：指的是文本放置到圖 8-23 時逆時針旋轉的角度。

填充欄：設定文本的各種填充操作。

筆號：加工該設定所選用的筆號參數。

刻度線數：表示要加工此種刻度線的總線數。

起始位置：表示第一個刻度線的起始標刻位置。若為旋轉標刻則其單

位為度，若為平面標刻則其單位為毫米。

位置增量：表示相鄰兩個刻度線的間距，若為旋轉標刻則其單位為度，

若為平面標刻則其單位為毫米。

刻度線寬度：表示當前設定的刻度線的寬度。

起始點：表示當前設定的刻度線的起始點坐標。

終止點：表示當前設定的刻度線的終止點坐標。

起始刻度值：表示當前設定的刻度線的起始刻度值。

刻度值增量：表示當前設定的刻度線的刻度值增量。

小數點后位數：表示當前設定的刻度值的小數點的有效位數。例如：

當設置小數點后位數為 2 時 ，圖 8-23 中的刻度

值顯示為0 刻度不顯示小數點后的 0： ：勾選表示 0 刻度值不顯示小數點后邊的 0。

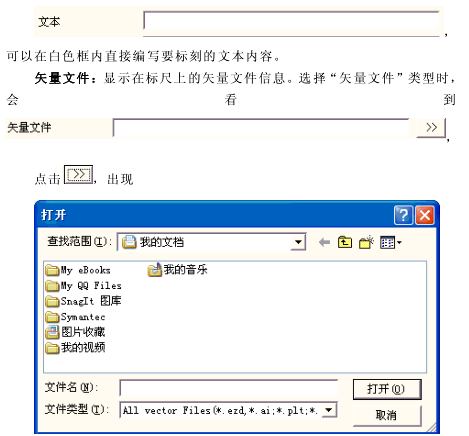

文本：顯示在標尺上的文本信息。選擇“文本”類型時，會看到

可以在白色框內直接編寫要標刻的文本內容。

矢量文件：顯示在標尺上的矢量文件信息。選擇“矢量文件”類型時，

會 看 到

，

點擊 ，出現

選擇好矢量文件后，點擊 即可。

例 比例 X：導入時矢量文件的橫向比例。

例 比例 Y：導入時矢量文件的縱向比例。

角度：導入時矢量文件旋轉的角度。

圖 8-23 中，左下方可設置需要加工的總次數，同時，當前加工數目、

加工時間等信息也顯示在該處。

相關的電機參數設置：

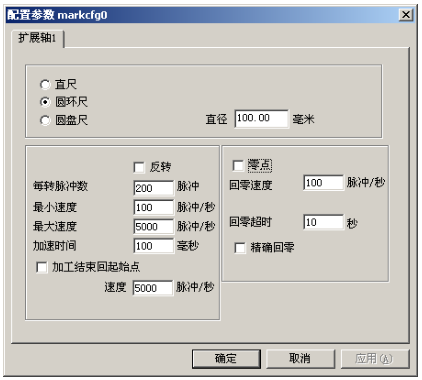

首先點擊“參數”按鈕設置電機的參數，如下圖 8-25 所示

圖 8-25 配置參數對話框

直尺∕圓環尺∕圓盤尺：表示當前加工的標尺的類型，勾選后有效。

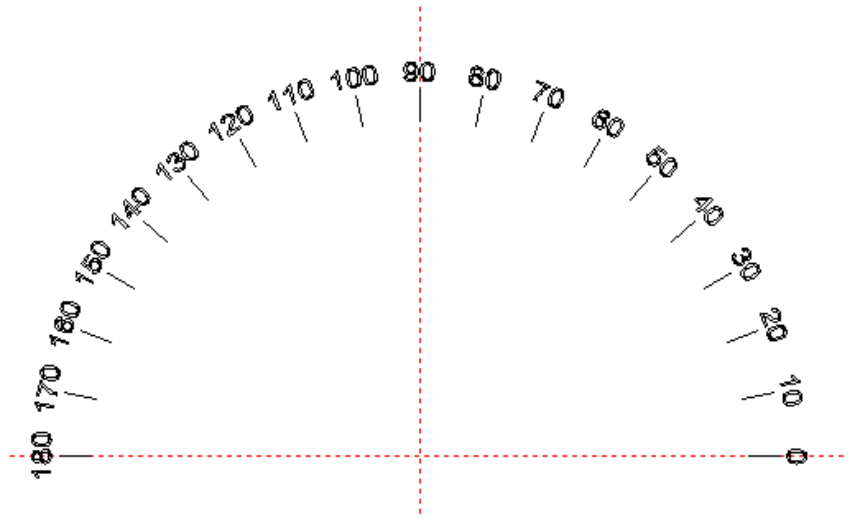

圓盤尺的部分圖形如下圖 8-26：

圖 8-26 圓盤尺部分圖形

： 直徑：“圓環尺”或“圓盤尺”工件的實際直徑大小。

反轉：當電機的運轉方向與實際標刻方向相反時反轉電機運轉方向。

每轉脈沖數：電機旋轉一圈需要的脈沖個數。計算公式為:

X= （360/N ）* n

式中

X 表示每轉脈沖數；

N 表示我們使用的電機的步距角；

n 表示的是驅動器設定的細分數；

如：若電機步距角為 1.8 度，驅動器的細分數為 16 細分，那么這一電

機的每轉脈沖數為 3200。

最小速度：電機運動過程中的最小運行速度。

最大速度：電機運動過程中的最大運行速度。

加速時間：電機運行中由最小速度運動到最大速度所需時間。

加工結束回起始點：勾選指將標刻完成后電機回到開始加工前的坐標

位置。

速度：在加工完畢后，擴展軸移動回加工前的起始加工點時的速度。

零點:擴展軸零點設置選項。該選項為勾選狀態，表示原點開關為常開

型；不勾選狀態表示原點開關為常閉型；若選項為灰色，表示設備沒有零

點。

在激光打標機軟件中擴展軸 1 的零點輸入為默認 IN0 口。不用設置也不能修改

回零速度：電機回零點時的運行最大速度。

零點偏移：設置擴展軸回零動作結束后軸向正方向偏移零點的距離。

回零超時：設定擴展軸尋找零點所用的時間。超過設定時間后系統會

提示“回零超時”。同時以此時軸所在位置為零點位置。

） Accurate Zero（精準回零）：勾選后，回零時需接收三次信號才能成

功回零，不勾選時，接收一次信號即回零結束。

設置完電機參數后點擊確定按鈕，即可回到圖 8-25 所示“超級標尺”

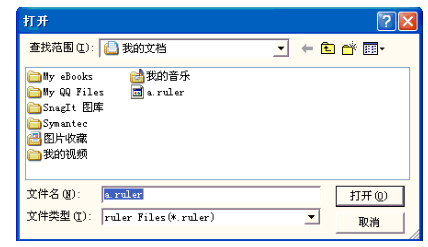

界面。若已有做好的圖形，可以直接使用 “打開文件”按鈕打開，如圖

8-27 所示。

圖 8-27“打開”對話框

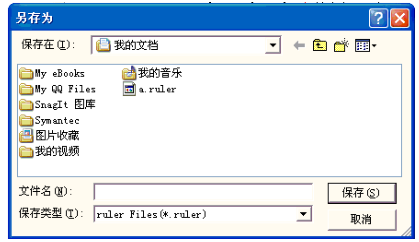

圖形做好后可使用“保存文件”或“另存為”按鈕進行保存。如圖 8-28

所示。

圖 8-28“保存”對話框

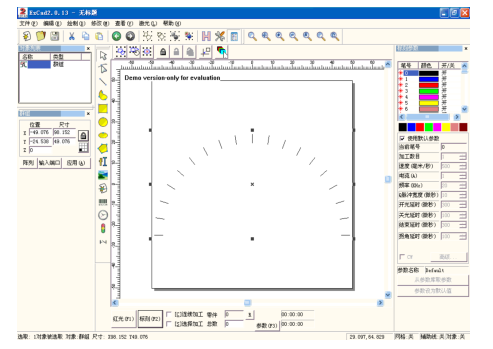

如果要把做好的圖形輸出到工作空間，則點擊“輸出到工作空間”按鈕，就會看到圖形顯示在空間里了，如下圖 8-29 對話框。此時可以把圖形

在平面上標刻出來。

圖 8-29

下面舉例說明一個 30cm（300mm）的直尺做法。

首先選擇刻度尺的類型為 直尺，設置好電機的參數后，在圖 8-23 中點擊“增加”按鈕后進入圖 8-24 設置刻度線。

設置最長的十分刻度線：從 0 到 300mm 中的十分線，每隔 10mm 標刻一條，一共有 31 條。從工件的起始位置開始標刻，其長度為 7mm。因

此設置“刻度線數”是 31，“起始刻度位置”是 0，“位置增量”是 10，起始點坐標（0，0），終止點坐標（0，7）；

置 再次點擊“增加”按鈕，設置 5 分刻度線：0 到 300 中的五分線，一共有 30 條，從距工件起始位置 5mm 處開始標刻，每隔 10mm 標刻一條，

其長度為 5mm ，因此“刻度線數”是 30，“起始刻度位置”是 5，“位置增量”是 10，起始點坐標（0，0），終止點坐標（0，5）；

置 設置 1 分刻度線：0 到 300 中的一分線，一共有 240 條，為了避免與10 分刻度線和 5 分刻度線重合，1 分刻度線需要設置四次：依次從距工件

起始位置 1mm，2mm，3mm，4mm 處開始標刻，每隔 5mm 標刻一條，其長度為 3mm ，因此“刻度線數”都是 60，“起始刻度位置”依次是 1，2，3，4，“位置增量”都是 5，起始點坐標都是（0，0），終止點坐標都是（0，3）；設置刻度值：首先選擇類型為“刻度值”，然后進行編輯：只輸入十分刻度線的刻度值，因此“刻度線數”是 31，“起始刻度位置”是 0，“位置增量”是 10，“起始刻度值”是 0，“刻度增量值”是 10，起始點坐標是（0，0），終止點坐標是（0，8）；

設置刻度尺的單位：選擇“文本”，“刻度線數”是 1，“起始刻度位置”

和“起始點”根據實際情況填入，并輸入要顯示的文本內容。

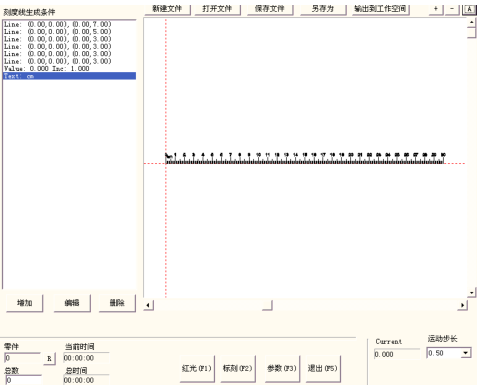

最后在圖 8-23 中顯示為：

至此，30cm 的直尺就做好了，單擊“標刻”即可進行加工。
