我們在激光加工的過程中經常會遇將兩個不同形狀或不同激光參數的圖檔在同一個工作界面上，實現交替標刻，這個功能在金橙子軟件中是怎么實現的？下面進行講解！

　　硬件設置：
　　金橙子板卡有一CON5接口（圖（1）），該口為25pin的IO接口用作輸入輸出數字信號。將腳踏開關接至CON5上，此處作用是為了實現用腳踏開關控制圖檔分別標刻。然后將開關分別接8和24口形成回路，接好插至板卡上。（GIN4、5、6、7都可用）

　　圖（1）

　　軟件設置：完成硬件設置后，還需要作一些軟件設置。
　　系統參數設置：在金橙子軟件窗口的工具欄中有系統參數選項，點擊選項按鈕，在界面上選擇輸入IO掩碼按鈕，將彈出輸入IO掩碼窗口，勾選0~4口，這樣我們將可以打標25個圖形。

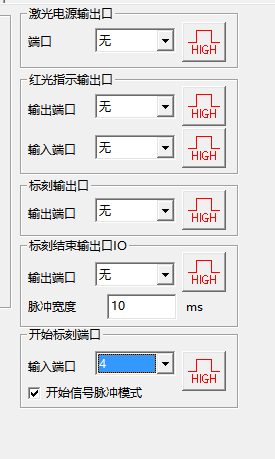

　　參數（快捷鍵F3）設置：在金橙子軟件工作界面上找到：參數（F3）設置，進去后將會彈出配置參數窗口，將開始標刻端口的輸入端口選擇為4，注意這里的設置需與腳踏開關所接的GIN4相對應。（若接GIN5則這邊設置為5）


　　　　　　　圖（2）

　　以上為預備工作，完成后就可以在界面里繪制圖形了，距離成功只剩一步之遙哦。

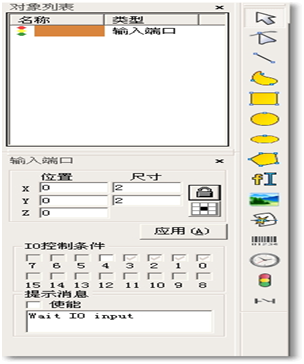

　　繪制：在菜單欄中找到“繪制”選項，選擇里面的輸入端口，將會在界面上如圖（3）所示，勾選IO控制條件中的4口為低電平，然后再繪制自己所想要的圖或者輸入文字；接著就是重復剛才的步驟，不過此次的IO控制4口勾選為高電平，其他都一樣。（注意此處IO口用4以上的最好，因為0、1、2、3為激光狀態信號，一般不會采用）


　　　　　圖（3）

　　最后就是驗證是否成功的時刻啦：
　　標刻：點擊標刻后將會彈出如圖（4）所示窗口，然后踩腳踏開關后將打標繪制的第一圖形或者文字，然后再踩腳踏開關板，實現第二次則打標繪制的第二個圖形或者文字，再踩一次則回到第一個，這樣就可以依次實現循環交替打標。
